电动自行车充电桩安装规范有哪些要求?
文章来源:睿通信息 人气:1956 发表时间:2021-11-03 14:11:04
相信很多运营商和物业在运营电动自行车充电桩这个项目的时候,都是问怎样安装是比较好的,毕竟安装这个也是有标准的,如果不按照标准来安装的话,可能不符合国家消防标准,会面临这拆掉的准备,那么电动自行车充电站安装规范有哪些呢,下面跟着小编一起来看看吧!

及时电智能充电站安装工艺流程及规范要求
及时电

一、安装位置规划


1.根据现场情况和客户具体要求合理布置
1.1设备安装位置:车棚内
1.1.1壁挂式:采用立柱方式安装
1.1.2立式:采用混凝土浇灌预埋件方式安装,地面允许可采用胀栓安装方式

1.2设备安装位置:露天

1.2.1壁挂式:采用立柱方式安装或挂墙式安装,并加装防雨棚
1.2.2立式:采用混凝土浇灌预埋件方式安装,地面允许可采用胀栓安装方式

2.一般依据配电室与设备安装位置距离规划为两种取电方式:

2.1两者位置距离较远,采用地下布线方式
2.2两者位置距离较近,且情况允许,采用地上布线方式

3.布线方式及走向经客户确认后方可施工

二、两种布线方式的规范要求

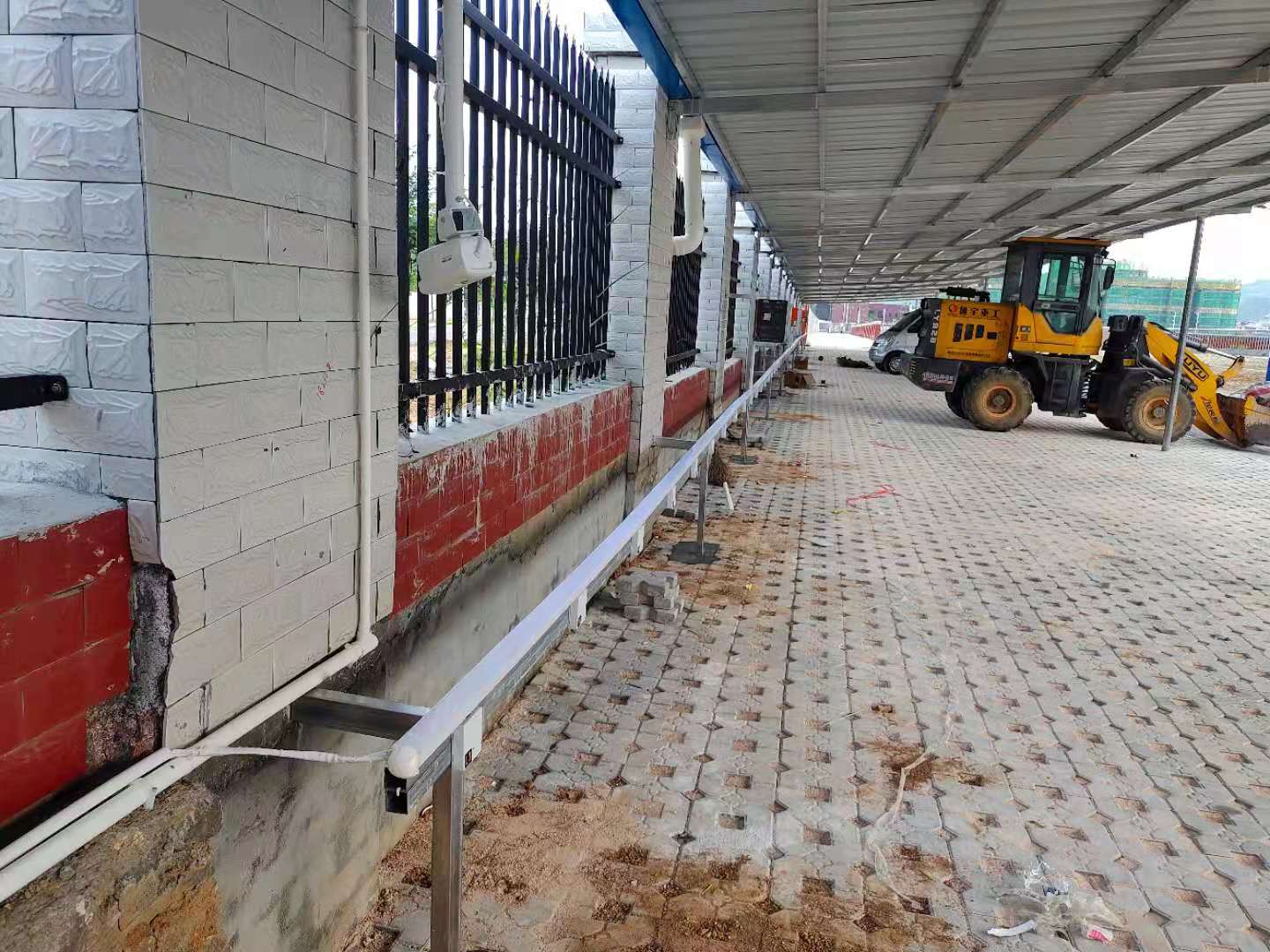

1.地下布线

1.1根据规划好的线路走向标示,开凿宽200mm、深400mm线槽
1.2线槽内铺设3*4带铠电缆,配电室端地上部分穿Φ20PVC管,设备端地下部分穿Φ20PVC管,线管预留70~120mm(以探入设备出线孔20mm为准),地上部分电源线预留1500mm
1.3线路铺设完毕,经检测合格后,线槽回填,地面恢复

2.  地上布线

2.1根据规划好的线路走向标示,铺设2*4+1*2.5电源线并穿Φ20PVC管,设备端预留300mm
2.2线路铺设需经过通电测试,管线排布整齐,美观,坚固,无破损

三、设备安装规范要求

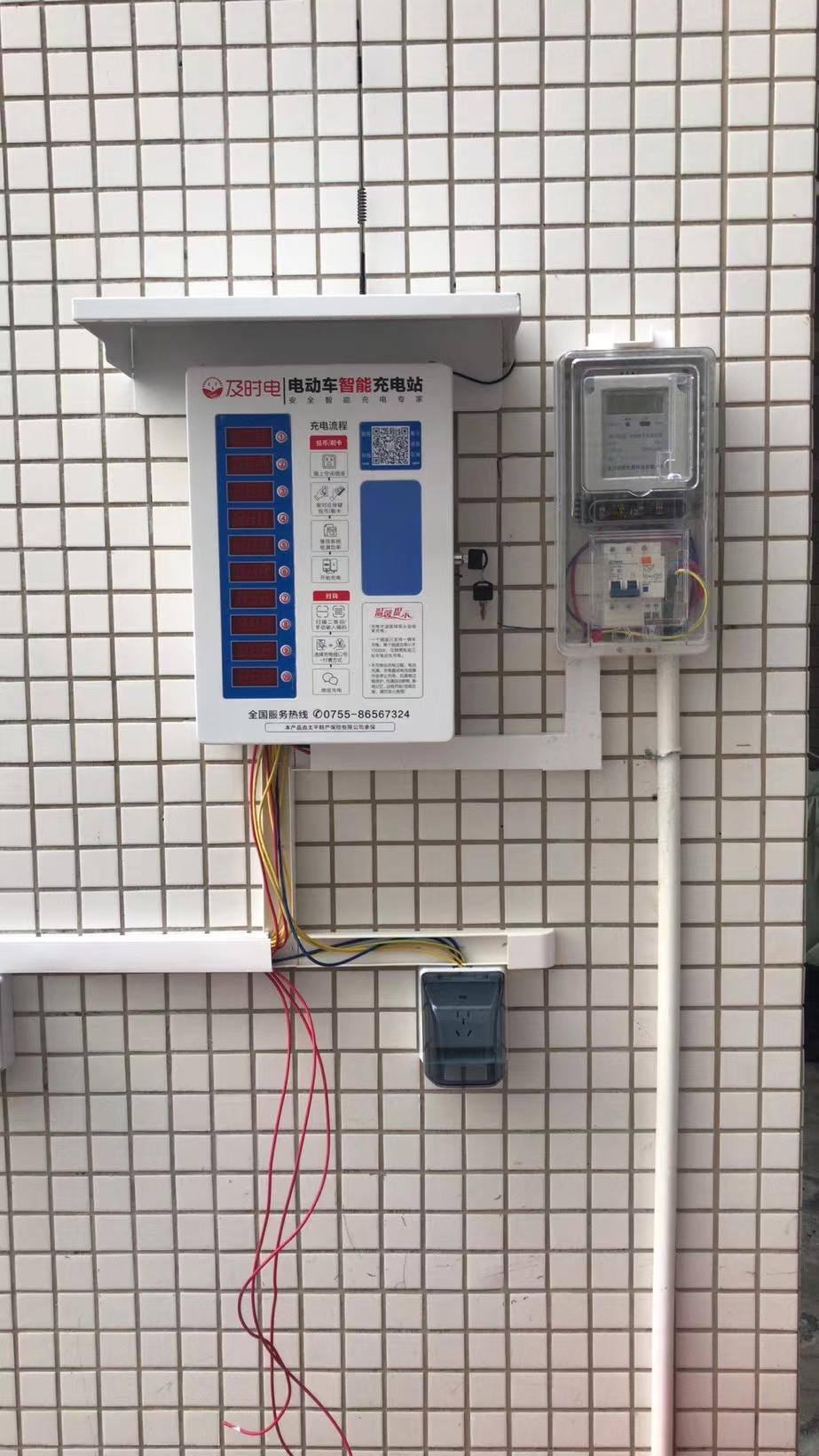

1.壁挂式
1.1立柱:40mm*60mm*5mm镀锌方钢焊接立柱,除客户特殊要求或现场场地限制外,统一露出地面1500mm,填埋地下300mm以上,混凝土浇灌;立柱安装架宽度600mm,以两侧不露出机体为准
1.2防雨棚:长*宽800mm*200mm
1.3挂墙安装:墙面平整,墙体坚实,M12胀栓
2.立式
2.1混凝土浇灌预埋件
2.1.1根据设备底座尺寸在规划好的位置开凿长*宽*深:1000*530*500的基槽
2.1.2基槽内浇灌混凝土标号C30制水泥,高出地表50~100mm,要求电源线与设备电源出线孔贴合,预埋件螺栓与设备安装孔贴合
2.1.3采用M12螺母+弹簧垫+垫片紧固预埋件螺栓,设备固定后,接好电源
2.2胀栓安装
2.2.1经打孔检验,混凝土地面厚度150MM以上,安装位置无空洞,无裂痕
2.2.2M12*150胀栓
2.3设备基台平面直角部分修整为45°八字角
3.电源接通后,上电测试至产品正常工作
4.客户验收合格后签字
5.根据甲方要求完善安装资料并存档,以便随时调阅
